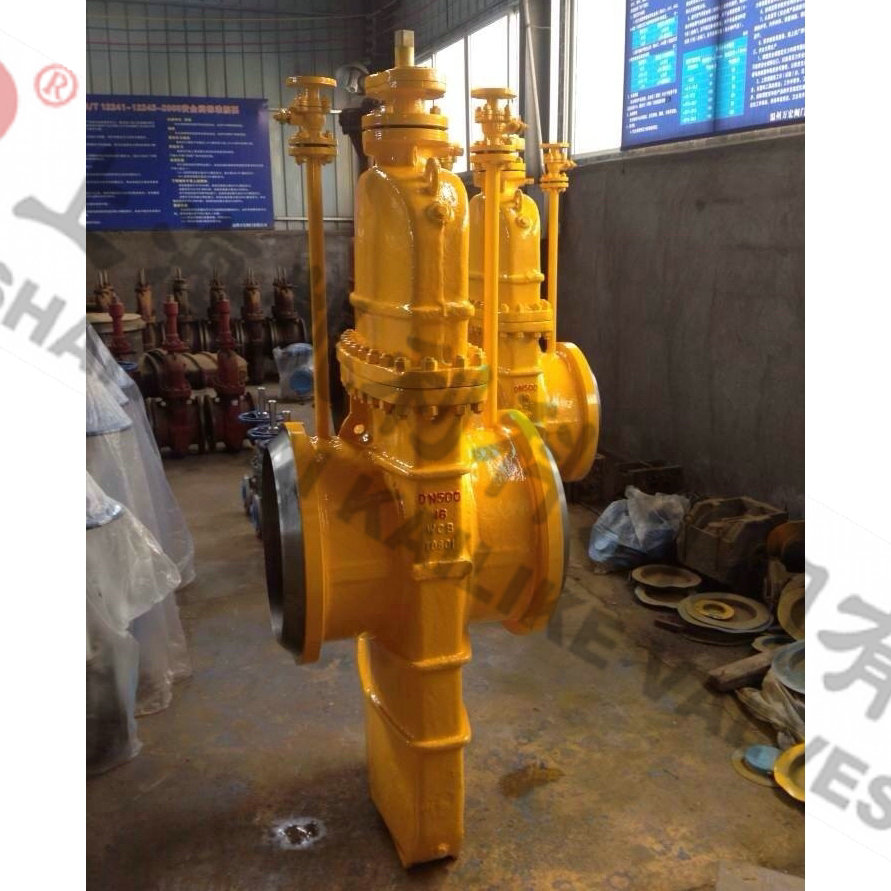

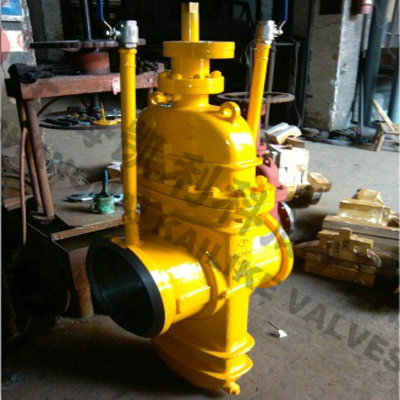

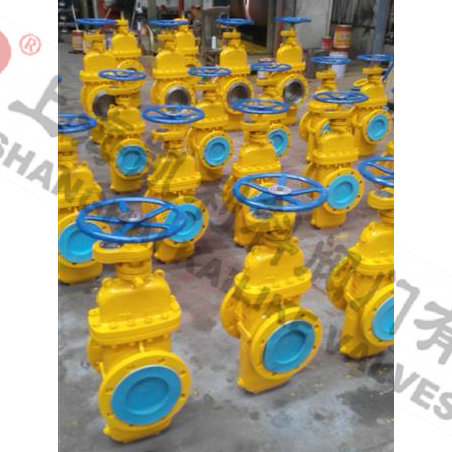

產品名稱：	天然氣閘閥	產品型號：	Z47WF、Z547WF、Z647WF、Z947WF
公稱通徑：	DN25～DN100	結構形式：	閘板式
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	焊接、法蘭
適用溫度：	-20ºC～+121ºC	驅動方式：	手動、傘齒輪、電動、氣動
閥體材質：	WCB、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、石油、天然氣	生產廠家：	上海凱利科閥門有限公司

產品說明

Z47WF天然氣閘閥專用于天然氣、液體石油氣煤氣、油品等，它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃?xì)饨Y(jié)焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命，真正達到零泄漏。

產品特點

1.閥體采用鑄造結構。
2.閥座采用 O 形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的 1/2，能達到輕松開、關閥門。
3.閥座采用密封面上鑲嵌 PTFE，具有 PTFE 對金屬和金屬對金屬的雙重密封，PTFE 密封面同時清除閘板臟物的作用。
4.閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
5.閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
6.閥門關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。
7.采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。
8.直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。

產品執行標準

設計與制造：API 600
法蘭尺寸：ANSI B16.5
結構長度：ANSI B16.10
壓力~溫度：ANSI B16.34
檢驗與試驗：API 598

主要性能規范

壓力等級		常溫試驗壓力（MPa）				適用溫度	適用介質
		殼體試驗	左密封	右密封	低壓氣密封		普通型	抗硫型
公稱壓力 （MPa）	1.6	2.4	1.76	1.76	0.6	-29~121℃或按用戶要求	石油、天然氣、水等非腐蝕性介質	含H2S、Co2的石油、天然氣、水等腐蝕性介質
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級（Lb）	150	3.0	2.2	2.2	0.6
	300	7.5	5.5	5.5	0.6

主要零件材質

序號	零件名稱	材料
1	排污堵頭	25
2	閥體	WCB
3	閘板	16Mn+ENP
4	閥座	16Mn
5	O形圈	NBR
6	密封圈	PTFE
7	閥桿螺母	ZQAL9-4
8	閥桿	1Cr13
9	墊片	柔性石墨+1Cr18Ni9
10	閥蓋	WCB
11	雙頭螺柱	35CrMo
12	螺母	45
13	O形圈	NBR
14	軸承	組件Package
15	對開環	45
16	內六角螺釘	35
17	鍵	45
18	開關指示器	PTFE+1Cr18Ni9
19	手輪	Q235A
20	螺母	35

外形結構圖

主要外形和連接尺寸

DN (mm)	NPS (in)	法蘭	對焊	手動
		L	L1	H	H1	D0
25	1	165	-	85	228	180
32	11/4	165	-	103	231	180
40	11/2	178	-	115	240	250
50	2	178	216	130	255	250
65	21/2	190	241	160	355	300
80	3	203	283	180	360	300
100	4	229	305	214	400	300
125	5	254	381	257	460	350
150	6	267	403	300	500	350
200	8	292	419	388	570	350
250	10	330	457	475	680	400
300	12	356	502	547	750	450
350	14	381	572	625	875	450
400	16	406	610	712	1000	500
450	18	432	660	785	1130	500
500	20	457	711	880	1200	600
600	24	508	813	1045	1420	800
700	28	610	914	1190	1650	800
800	32	660	914	1360	1880	1000
900	36	771	1016	1510	2100	1000
1000	40	811	-	1715	2300	1200



聲明：【Z47WF天然氣閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z47WF天然氣閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
