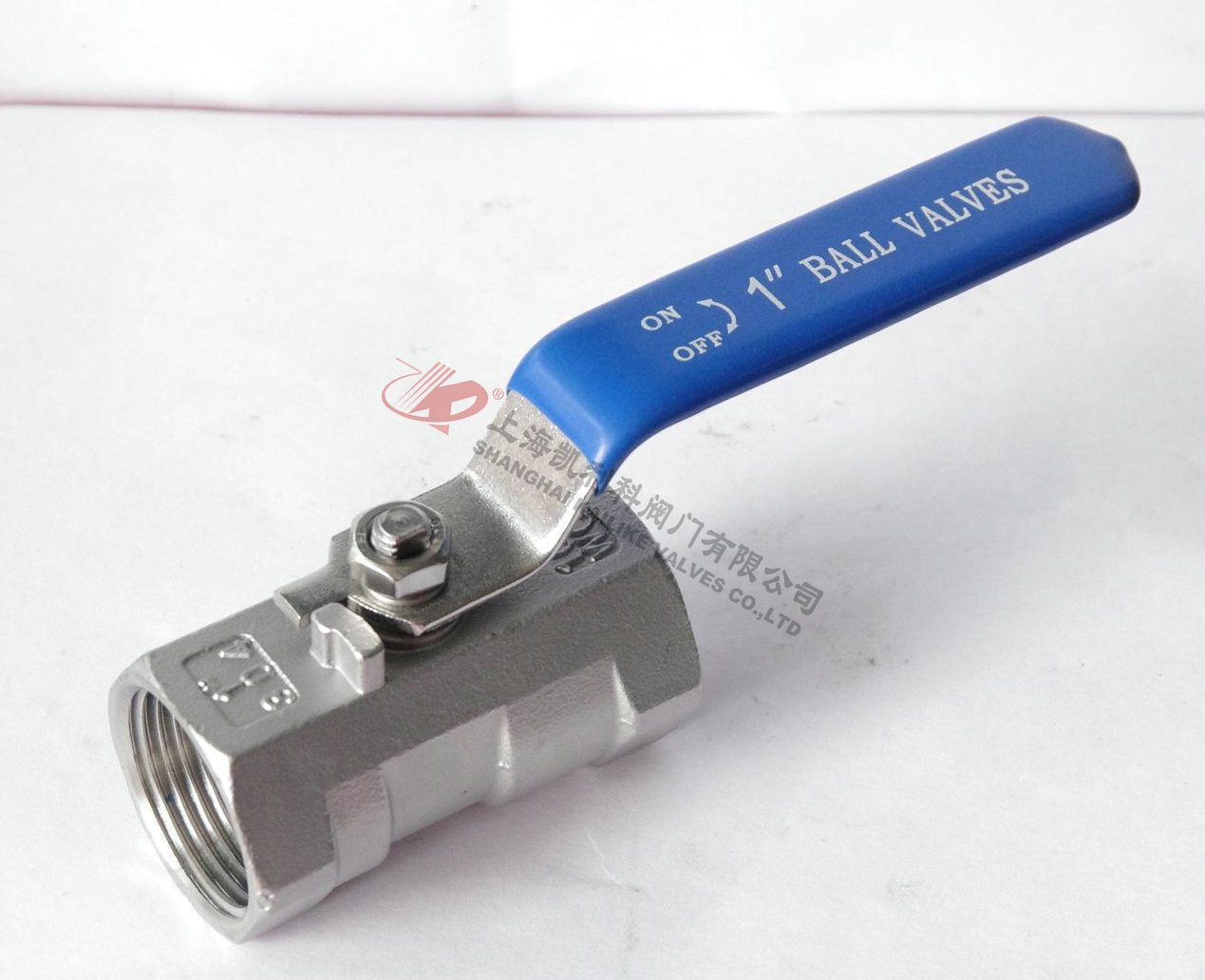

Q11F二片式球閥
Q11F二片式球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
|
產品名稱： |
二片式球閥 |
產品型號： |
Q11F |
|
公稱通徑： |
DN6～DN100 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa（W.O.G） |
連接方式： |
內螺紋 |
|
適用溫度： |
-20～232℃～350℃ |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣及某些腐蝕性液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q11F二片式球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點

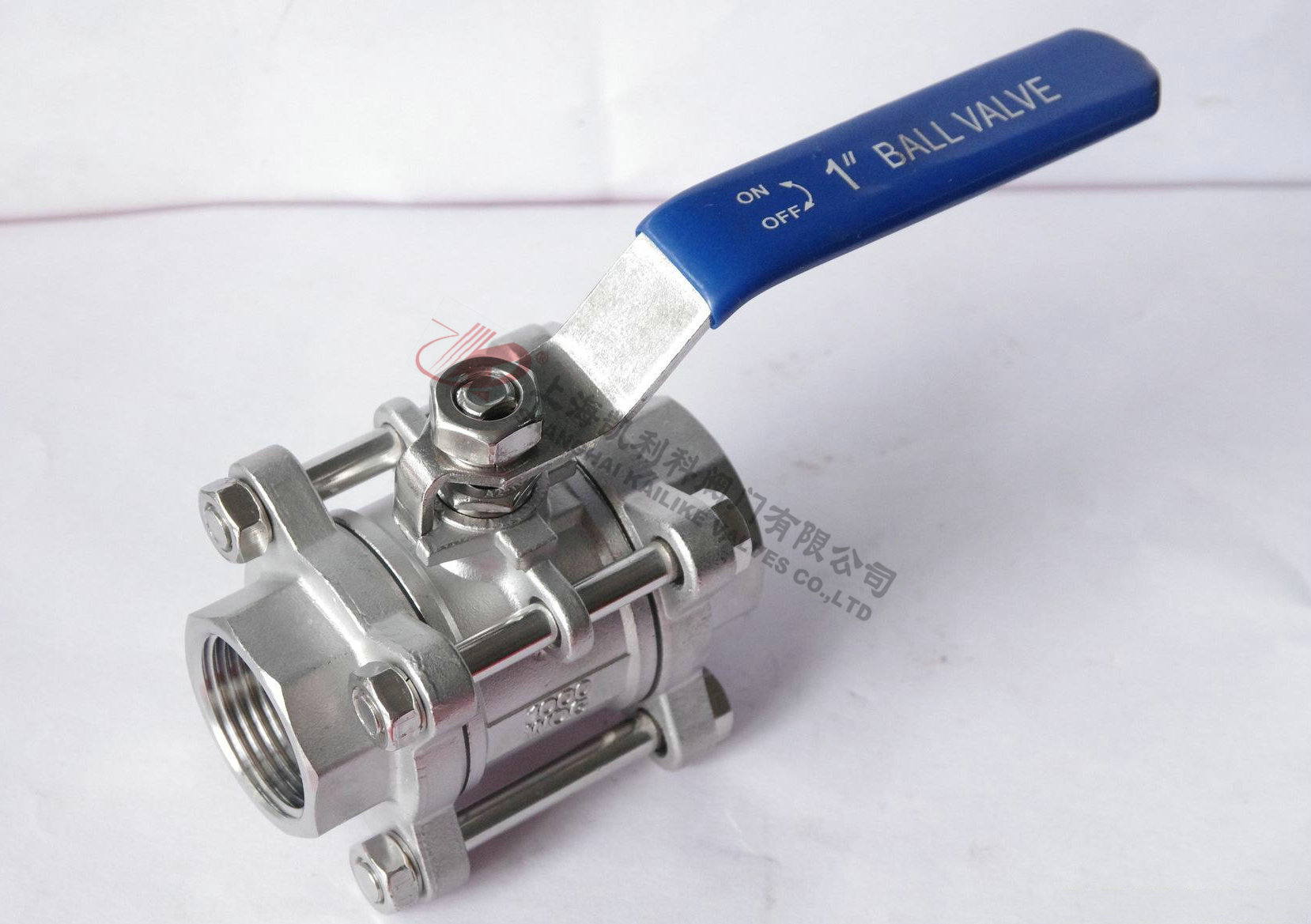

Q11F二片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
產品特征
|
公稱壓力 |
適用介質 |
適用穩定范圍 |
螺紋類型 |
|
1.6-6.4MPa |
水、油、氣及某些腐蝕性液體（W。O。G） |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |
主要技術參數
|
公稱通徑 |
DN（mm） |
6～100mm |
|
公稱壓力 |
PN（MPa） |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗壓力 |
3.8 |
6.0 |
9.6 |
|
高密封試驗壓力 |
3.0 |
4.8 |
7.6 |
|
低壓氣密封試驗壓力 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
|
適用溫度 |
< 150℃（PTFE） < 300℃（PLL） |
主要零件材料
|
NO |
零件名稱 |
PART NAME |
材料（MATERIAL） |
|
1 |
閥體 |
Body |
CF8M CF8 WCB |
|
2 |
閥蓋 |
Cap |
CF8M CF8 WCB |
|
3 |
閥座 |
Seat |
RPTFE |
|
4 |
球 |
Ball |
SS304 SS316 |
|
5 |
密封墊 |
Seal Gasket |
PTFE |
|
6 |
閥桿密封 |
Stem Seal |
PTFE |
|
7 |
閥桿 |
Stem |
SS316 |
|
8 |
閥桿填料 |
Stem Packing |
PTFE |
|
9 |
填料壓蓋 |
Packing gland |
SS304 |
|
10 |
彈性墊圈 |
Spring washer |
SS301 |
|
11 |
手柄 |
Handle |
SS304 |
|
12 |
螺母 |
Stem Nut |
SS304 |
外形結構圖
外形連接尺寸
|
公稱通徑 |
結構長度（mm） |
外形尺寸（mm） |
參考重量 |
|
毫米 |
英寸 |
L |
d |
H |
W |
（kg） |
|
6 |
1/4" |
55 |
10 |
42 |
95 |
0.2 |
|
10 |
3/8" |
55 |
10 |
42 |
95 |
0.2 |
|
15 |
1/2" |
64 |
15 |
51 |
108 |
0.35 |
|
20 |
3/4" |
75 |
20 |
58 |
115 |
0.5 |
|
25 |
1" |
85 |
25 |
77 |
135 |
0.75 |
|
32 |
1-1/4" |
102 |
32 |
83 |
150 |
1.3 |
|
40 |
1-1/2" |
108 |
38 |
97 |
175 |
2.0 |
|
50 |
2" |
124 |
50 |
106 |
190 |
3.3 |
|
65 |
2-1/2" |
163 |
65 |
122 |
220 |
6.1 |
|
80 |
3" |
185 |
80 |
133 |
250 |
9.9 |
聲明：【Q11F二片式球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q11F二片式球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
