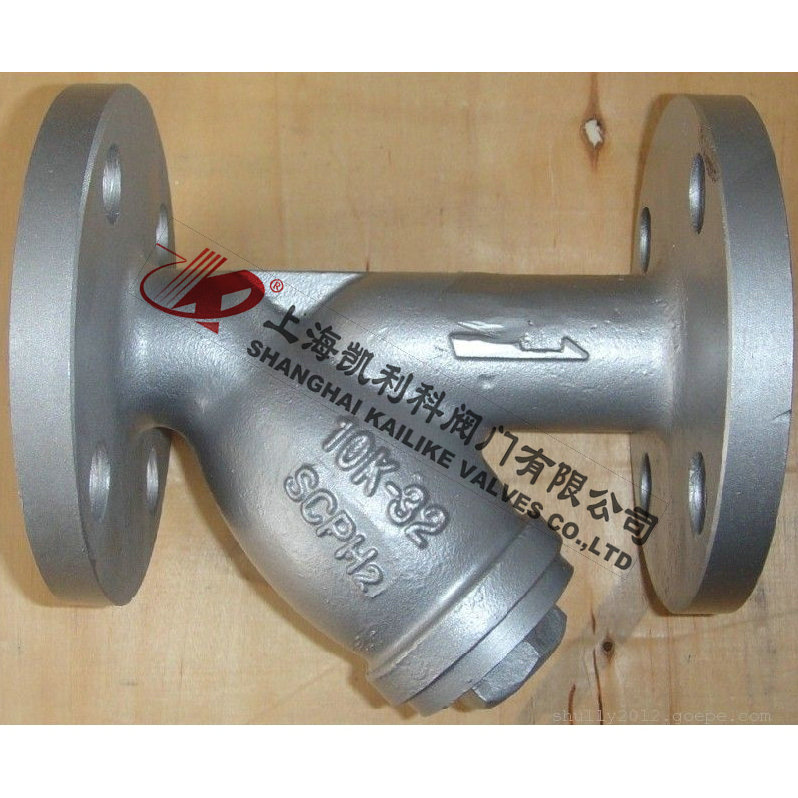

產品名稱：	日標Y型過濾器	產品型號：	GL41H
公稱通徑：	DN15～DN300	濾網材料：	不銹鋼
工作壓力：	10K～20K～30K	連接方式：	法蘭
適用溫度：	-20ºC～+450ºC	功能作用：	過濾管道中的雜質
閥體材質：	球墨鑄鐵、鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

GL41H日標Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。

標準規范

設計標準 JIS B2074 B2081
法蘭標準 JIS B2212 B2214
結構標準JIS B2072 B2084
試驗標準JIS B2003

零部件材料

1	閥體	灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼
2	堵頭	灰鑄鐵、球墨鑄鐵、A216/WCB/鑄鋼、A361/CF8/ A351/CF8M/CF3M不銹鋼
3	濾網	不銹鋼
4	螺栓	A193 B7、A193 B8、A307 B
5	螺母	A194 2H、A194 B
6	墊片	304+石墨

壓力試驗

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力	10K	2.4	1.5	1.5	0.5-0.7
	20K	5.8	4.0	4.0

外形結構圖



主要外形尺寸

DN	In	L	H	D	D1
DN15	1/2	120	70	-	-
DN20	3/4	125	77	-	-
DN25	1	155	82	-	-
DN32	1 1/4	170	95	-	-
DN40	1 1/2	182	102	-	-
DN50	2	268	140	-	-
DN65	2 1/2	285	165	175	140
DN80	3	302	200	185	150
DN100	4	377	215	210	175
DN125	5	392	257	250	210
DN150	6	442	305	280	240
DN200	8	540	410	330	290
DN250	10	668	490	400	365
DN300	12	762	580	450	400

聲明：【GL41H日標Y型過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GL41H日標Y型過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
