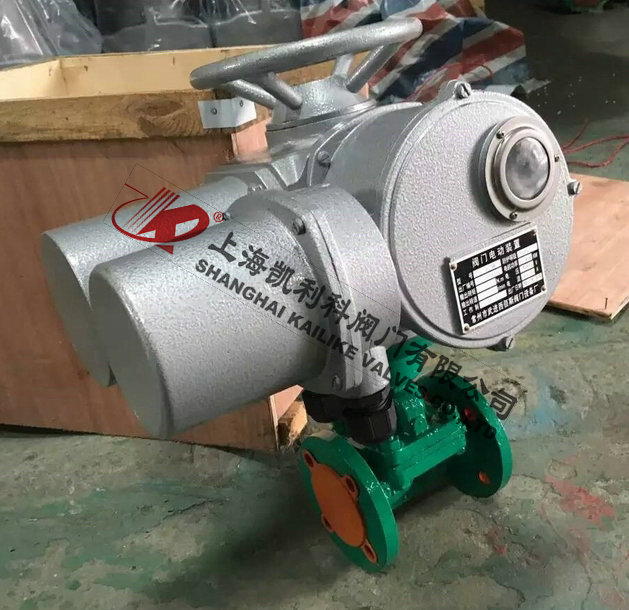

G941J電動襯膠隔膜閥
G941J電動襯膠隔膜閥以電動執行機構帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。用于控制腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
|
產品名稱： |
電動襯膠隔膜閥 |
產品型號： |
G941J |
|
公稱通徑： |
DN25～DN400 |
結構形式： |
隔膜式 |
|
公稱壓力： |
0.6MPa～1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+180ºC |
驅動方式： |
電動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
G941J電動襯膠隔膜閥以電動執行機構帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。用于控制腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
產品特點
1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
8、襯膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
性能規范
|
型號 |
公稱壓力PN(MPa) |
試驗壓力Ps(MPa) |
適用介質 |
工作溫度(℃) |
|
殼體試驗 |
密封試驗 |
|
G941-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） |
≤100
≤85
≤150 |
|
G941-10 |
0.4 |
0.6 |
0.44 |
|
G941-16 |
1.6 |
2.4 |
1.76 |
襯里材質
|
襯里材質（代號） |
適用溫度 |
適用介質 |
|
硬橡膠（NR） |
-10 o C～85 o C |
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
|
軟橡膠（BR） |
-10 o C～85 o C ] |
具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 |
|
丁基膠（IIR） |
-10 o C～120 o C |
抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
|
氯丁膠 |
（CR）-10 o C～120 o C |
動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。 |
|
鑄鐵不視裹 |
-40 o C～100 o C |
非腐蝕性介質 |
隔膜材質
|
隔膜材質（代號） |
適宜溫度 |
適用介質 |
|
丁基膠（B級） |
-40 o C～100 o C |
良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
|
天然膠（Q級） |
-50 o C～100 o C |
用于凈化水、無機鹽、稀釋無機酸。 |

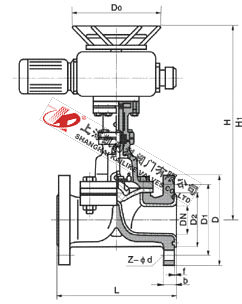

外形結構圖
主要外形尺寸
|
型號 |
公稱尺寸
DN（mm |
外形及連接尺寸mm |
|
L |
D1 |
D |
Do |
Z-φd
|
H |
H1 |
|
G941WJ-6 |
25 |
145 |
85 |
115 |
120 |
4-14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-18 |
132 |
150 |
|
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
|
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
|
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
|
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
|
100 |
350 |
180 |
215 |
280 |
4-18 |
270 |
322 |
|
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
|
150 |
460 |
240 |
280 |
320 |
8-18 |
384 |
464 |
|
200 |
570 |
295 |
335 |
400 |
8-23 |
518 |
638 |
|
250 |
680 |
350 |
390 |
500 |
8-23 |
598 |
734 |
|
300 |
790 |
400 |
440 |
560 |
12-23 |
698 |
778 |
|
350 |
900 |
460 |
500 |
560 |
12-23 |
723 |
883 |
|
400 |
1000 |
515 |
565 |
640 |
16-23 |
868 |
1078 |
|
G941WJ-10 |
25 |
145 |
85 |
115 |
120 |
16-25 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-14 |
132 |
150 |
|
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
|
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
|
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
|
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
|
100 |
350 |
180 |
215 |
280 |
8-18 |
270 |
322 |
|
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
|
150 |
460 |
240 |
280 |
320 |
8-23 |
384 |
464 |
聲明：【G941J電動襯膠隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的G941J電動襯膠隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
