A61F,A61H,A61W,A61Y彈簧微啟式焊接安全閥

您的位置：閥門 - 安全閥 - A61F,A61H,A61W,A61Y彈簧微啟式焊接安全閥更新時間：2025-10-29 09:10:38

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

產品描述
在線詢價
技術咨詢

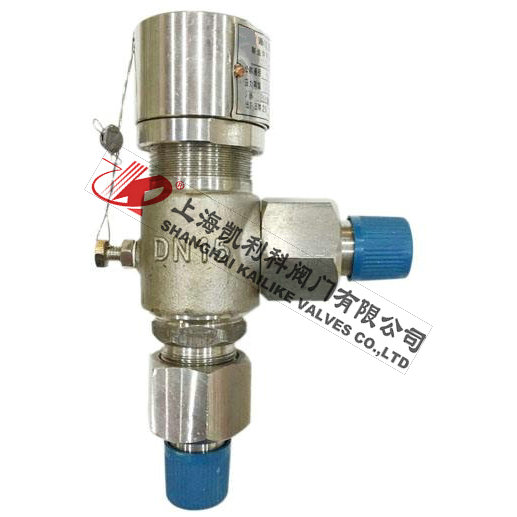

A61F,A61H,A61W,A61Y彈簧微啟式焊接安全閥

A61F、A61H、A61W、A61Y彈簧微啟式焊接安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A61W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。A61Y型適用于溫度≤100℃的液化石油氣等。

產品名稱：	彈簧微啟式焊接安全閥	產品型號：	A61F、A61H、A61W、A61Y
公稱通徑：	DN15～DN25	結構形式：	彈簧微啟式
公稱壓力：	1.6MPa～16.0MPa	連接方式：	焊接
適用溫度：	-40ºC～+200ºC	驅動方式：	彈簧自動起跳
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、空氣、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

A61F、A61H、A61W、A61Y彈簧微啟式焊接安全閥適用于工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A61W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。A61Y型適用于溫度≤100℃的液化石油氣等。

主要零部件材料

NO.	零件名稱	A61H-C/A61F材料	A61W-P/A61F-P材料	A61Y-R材料
1	管接頭	20	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	管接頭螺母	35	2Cr13	1Cr18Ni9Ti
3	閥座	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE	1Cr18Ni12Mo2Ti
6	彈簧座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	鎖緊螺母	Q235-A	ZG230-450	1Cr18Ni9Ti
9	彈簧導向墊	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	調節螺母	Q235-A	2Cr13	1Cr18Ni12Mo2Ti
11	密封面材料	"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體

外形結構圖

主要外形尺寸

型號	公稱通徑	do	d	Do	M	d1	D1	L	L1	≈H
A61F/H/W/Y-16C-25C-40C A61F/H/W/Y-16P-25P-40P A61F/H/W/Y-16R-25R-40R	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	16	20	25	M33×1.5	G3/4"	35	40	87	68
	25	18	25	31	M39×1.5	G1"	40	50	100	105
A61F/H/W/Y-64C-100C A61F/H/W/Y-64P-100P A61F/H/W/Y-64R-100R	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
A61F/H/W/Y-160C A61F/H/W/Y-160P A61F/H/W/Y-160R	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285

聲明：【A61F,A61H,A61W,A61Y彈簧微啟式焊接安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的A61F,A61H,A61W,A61Y彈簧微啟式焊接安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
