H42F46襯氟立式止回閥
H42F46襯氟立式止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。
|
產品名稱： |
襯氟立式止回閥 |
產品型號： |
H42F46 |
|
公稱通徑： |
DN15～DN500 |
結構形式： |
升降式、立式 |
|
公稱壓力： |
0.6MPa～1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-50ºC～+150ºC |
驅動方式： |
介質推動 |
|
連接材質： |
鑄鐵、鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
王水、硫酸、鹽酸、氫氟酸等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H42F46襯氟立式止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。
標準規范
設計制造標準：GB/T 12224
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113、HG20592-97
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
主要零部件的材料
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣/閥桿 |
35 |
1Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PTEF(F3)、FEP(F46)、PFA(可溶F4)、PP、PO |
|
4 |
緊固螺栓 |
WCB |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
5 |
螺母 |
WCB |
1Cr17Ni2 |
1Cr18Ni9Ti |

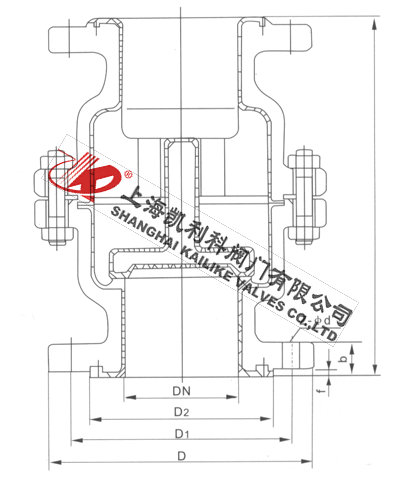

外形結構圖
主要外形尺寸0.6MPa
|
公稱通徑 |
標準值 |
參考值 |
|
DN （mm） |
NPS （inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
WT(Kg) |
|
PN0.6MPa |
|
15 |
1/2 |
80 |
80 |
55 |
40 |
2 |
12 |
4-Φ14 |
2.5 |
|
20 |
3/4 |
90 |
90 |
65 |
50 |
2 |
14 |
4-Φ14 |
3.5 |
|
25 |
1 |
100 |
100 |
75 |
60 |
2 |
14 |
4-Φ14 |
4 |
|
32 |
1-1/4 |
110 |
120 |
90 |
70 |
2 |
16 |
4-Φ18 |
5 |
|
40 |
1-1/2 |
125 |
130 |
100 |
80 |
3 |
16 |
4-Φ18 |
6 |
|
50 |
2 |
140 |
140 |
110 |
90 |
3 |
16 |
4-Φ18 |
8 |
|
65 |
2-1/2 |
160 |
160 |
130 |
110 |
3 |
16 |
4-Φ18 |
10 |
|
80 |
3 |
185 |
185 |
150 |
125 |
3 |
18 |
8-Φ18 |
13 |
|
100 |
4 |
210 |
205 |
170 |
145 |
3 |
18 |
8-Φ18 |
25 |
|
150 |
6 |
300 |
260 |
225 |
200 |
3 |
20 |
8-Φ23 |
46 |
|
200 |
8 |
380 |
315 |
280 |
255 |
3 |
22 |
12-Φ23 |
100 |
|
250 |
10 |
356 |
370 |
335 |
310 |
3 |
24 |
12-Φ23 |
155 |
|
300 |
12 |
457 |
435 |
395 |
362 |
4 |
24 |
12-Φ23 |
180 |
|
350 |
14 |
533 |
485 |
445 |
412 |
4 |
26 |
16-Φ23 |
220 |
|
400 |
16 |
572 |
535 |
495 |
462 |
4 |
28 |
16-Φ23 |
275 |
|
450 |
18 |
610 |
590 |
550 |
518 |
4 |
28 |
16-Φ23 |
300 |
|
500 |
20 |
610 |
640 |
600 |
568 |
4 |
30 |
16-Φ23 |
392 |
主要外形尺寸1.0MPa
|
公稱通徑 |
標準值 |
參考值 |
|
DN （mm） |
NPS （inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
WT(Kg) |
|
PN1.0MPa |
|
15 |
1/2 |
80 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
2.5 |
|
20 |
3/4 |
90 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
3.5 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
4 |
|
32 |
1-1/4 |
110 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
5 |
|
40 |
1-1/2 |
125 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
6 |
|
50 |
2 |
140 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
8 |
|
65 |
2-1/2 |
160 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
10 |
|
80 |
3 |
185 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
13 |
|
100 |
4 |
210 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
25 |
|
150 |
6 |
300 |
280 |
240 |
210 |
3 |
24 |
8-Ф23 |
46 |
|
200 |
8 |
380 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
100 |
|
250 |
10 |
356 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
155 |
|
300 |
12 |
457 |
440 |
400 |
368 |
4 |
28 |
12-Ф23 |
180 |
|
350 |
14 |
533 |
500 |
460 |
428 |
4 |
30 |
16-Ф23 |
220 |
|
400 |
16 |
572 |
565 |
515 |
482 |
4 |
32 |
16-Ф25 |
275 |
|
450 |
18 |
610 |
615 |
565 |
532 |
4 |
32 |
20-Ф25 |
300 |
|
500 |
20 |
610 |
670 |
620 |
585 |
4 |
34 |
20-Ф25 |
392 |
主要外形尺寸1.6MPa
|
公稱通徑 |
標準值 |
參考值 |
|
DN （mm） |
NPS （inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
WT(Kg) |
|
PN1.6MPa |
|
15 |
1/2 |
80 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
2.5 |
|
20 |
3/4 |
90 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
3.5 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
4 |
|
32 |
1-1/4 |
110 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
5 |
|
40 |
1-1/2 |
125 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
6 |
|
50 |
2 |
140 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
8 |
|
65 |
2-1/2 |
160 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
10 |
|
80 |
3 |
185 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
13.5 |
|
100 |
4 |
210 |
215 |
180 |
155 |
3 |
24 |
8-Ф18 |
28.5 |
|
150 |
6 |
300 |
280 |
240 |
210 |
3 |
28 |
8-Ф23 |
48 |
|
200 |
8 |
380 |
335 |
295 |
265 |
3 |
30 |
12-Ф23 |
105 |
|
250 |
10 |
356 |
405 |
355 |
320 |
3 |
32 |
12-Ф25 |
165 |
|
300 |
12 |
457 |
460 |
410 |
375 |
4 |
34 |
12-Ф25 |
195 |
|
350 |
14 |
533 |
520 |
470 |
435 |
4 |
38 |
16-Ф25 |
238 |
|
400 |
16 |
572 |
580 |
525 |
485 |
4 |
40 |
16-Ф30 |
295 |
聲明：【H42F46襯氟立式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H42F46襯氟立式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
