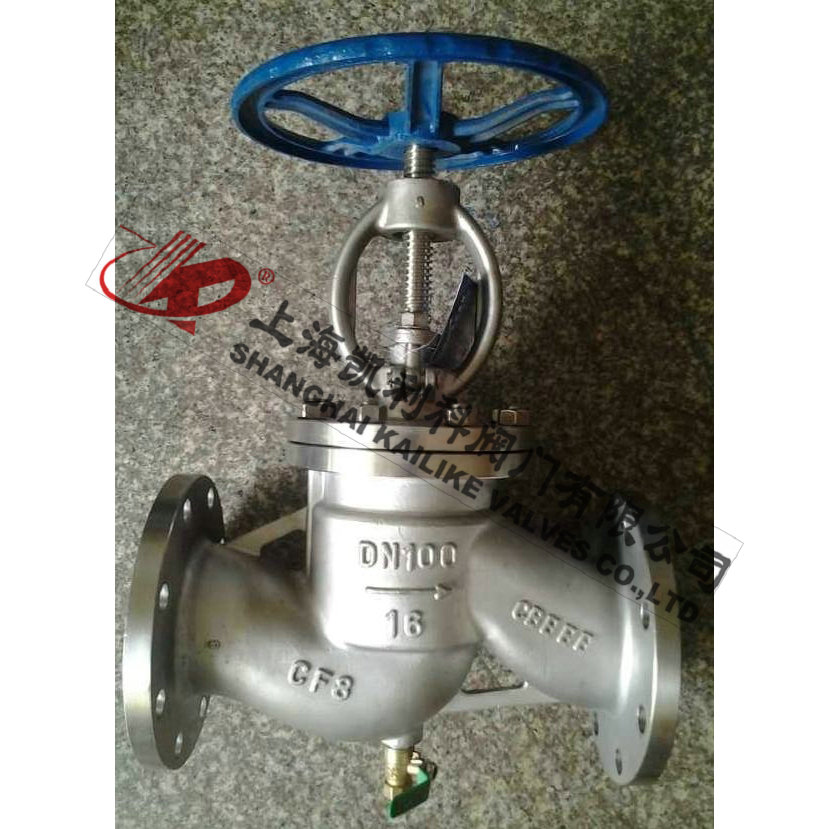

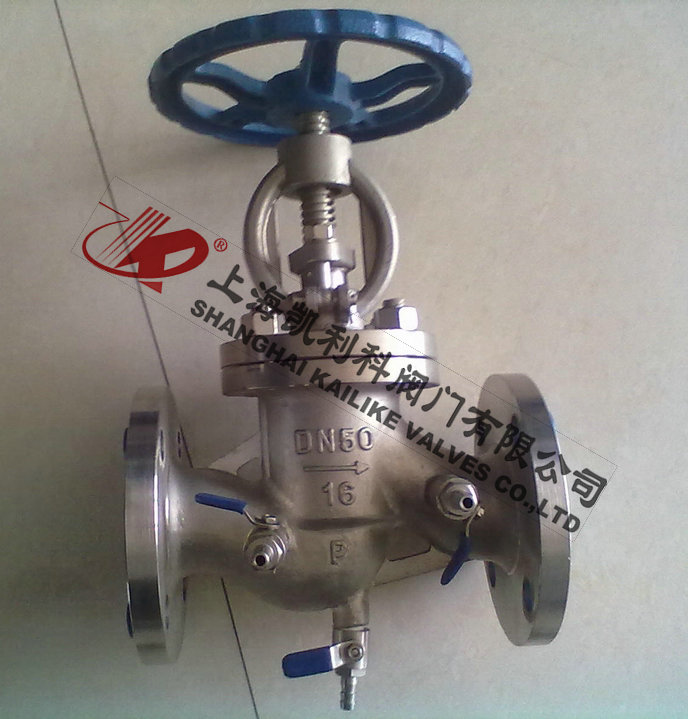

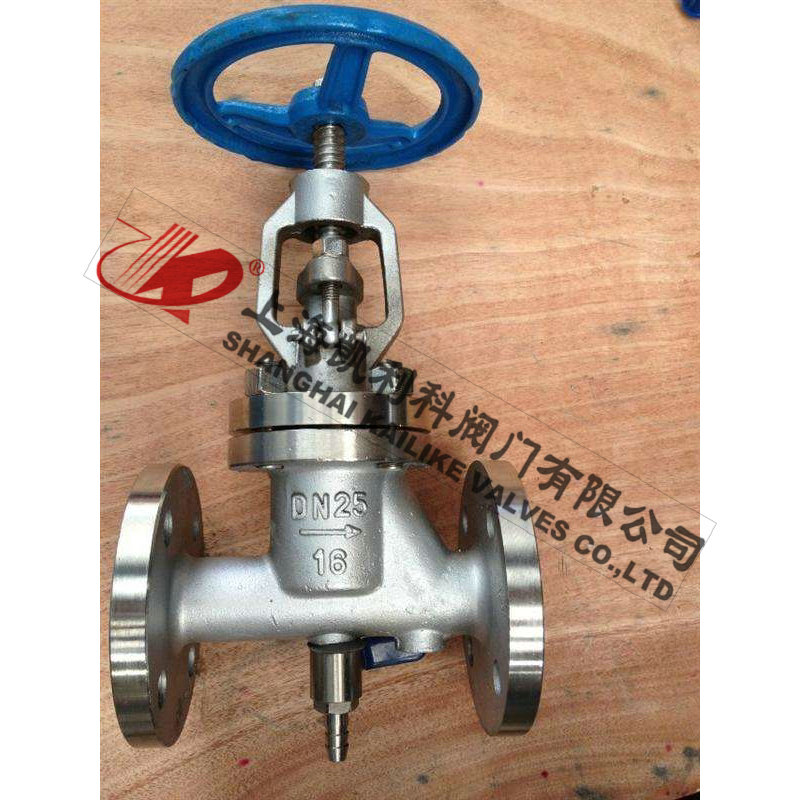

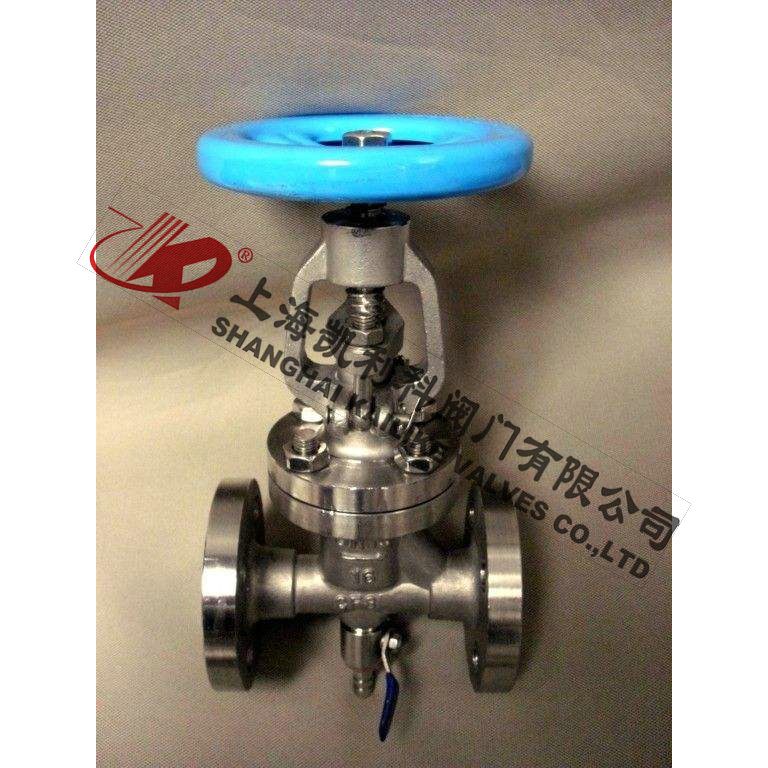

產品名稱：	不銹鋼抗生素截止閥	產品形號：	KJ41F
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪
閥體材質：	不銹鋼、304、316、316L	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

KJ41F不銹鋼抗生素截止閥主要應用于生物發酵、醫藥和啤酒發酵、氨基酸發酵、生物農藥發酵、生物肥料發酵、各種抗生素發酵、生物、生化、化學制藥的物料、水、汽、冷的控制等領域，底部可以根據客戶需要開設排泄孔，耐高溫使用壽命長，無死角達到零泄漏水平。

執行標準

設計與制造：GB/T12235
法蘭尺寸：JB/T79.1
結構長度：GB/T12221
檢驗與試驗：JB/T9092

產品特點

1.具有較強的殺菌、清毒功能，防止產品染菌。
2.密封墊采用耐高溫聚四氟乙烯復合材料制成。（最高溫度可達 ≤120℃）
3.密封墊、閥體中道密封圈，閥桿填料全部采用優質聚四氟乙烯材料。壽命長、耐腐蝕，確保無內外漏。
4.流線型的流道，使得壓力損失小。
5.密封墊可更換，拆卸更方便，維護費用低。

結構特點

1、抗菌素截止閥延續抗生素截止閥的優點，設計合理，無死角，能有效的降低制藥生產中的染菌率，為抗生素?zé)o菌生產提供了可靠的保證；
2、抗菌素截止閥結構精密，密封性能好，杜絕了跑、冒、滴、漏、節約了能源消耗，為車間文明生產提供了有利條件；
3、抗菌素截止閥材質可靠、制作精細、經久耐用，密封采用聚四氟乙烯，耐腐蝕性能強，大修時只需更換墊片，拆卸容易、維修方便，降低了成本、提高了經濟效益；
4、抗菌素截止閥使用范圍廣，不僅代替接種站的三通隔膜閥，而且可以廣泛使用在原料藥車間的結晶罐等工藝管道上，效果良好。

性能規范

公稱壓力	1.6 MPa
試驗壓力	強度試驗	2.4 MPa
	密封試驗	1.76 MPa
	上密封試驗	1.76 MPa
	氣密封試驗	0.6 MPa
最高工作溫度	120 ℃
適用介質	水、蒸汽、食品等

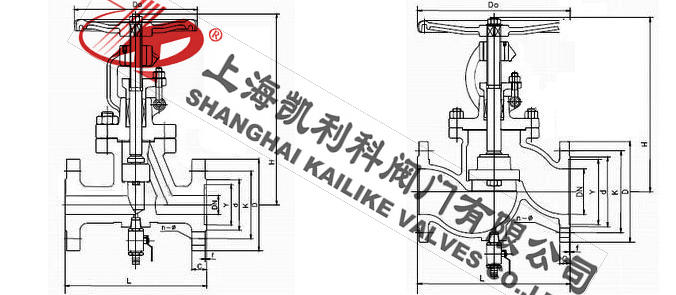

外形結構圖

主要外形尺寸

規格 DN	主 要 連 接 尺 寸
	L	D	D1	D2	b	Z—Φd	H1	H2	D0
15	130	95	65	45	16	4—Φ14	252	194	120
20	150	105	75	55	16	4—Φ14	270	200	120
25	160	115	85	65	16	4—Φ14	310	235	140
32	190	135	100	76	18	4—Φ18	322	260	160
40	200	145	110	85	18	4—Φ18	360	345	180
50	230	160	125	100	20	4—Φ18	408	370	200
65	290	180	145	120	22	4—Φ18	435	420	240
80	310	195	160	135	22	4—Φ18	475	455	280
100	350	230	190	160	24	8—Φ23	525	495	320
125	400	270	220	188	28	8—Φ23	600	570	360
150	480	300	250	218	30	8—Φ25	675	630	400
200	600	350	310	278	34	12—Φ25	730	700	500
250	650	425	370	332	36	12—Φ30	786	740	550



聲明：【KJ41F不銹鋼抗生素截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的KJ41F不銹鋼抗生素截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
